【五轴培训】无人机航空铝支架零件3-5轴加工

案例简介:无人机上的支架零件,材料为7075航空铝,整块铝掏空,要求平面变形小于0.04mm。

五轴培训
加工部雷经理给学员讲解加工工艺


加工工艺


五轴培训

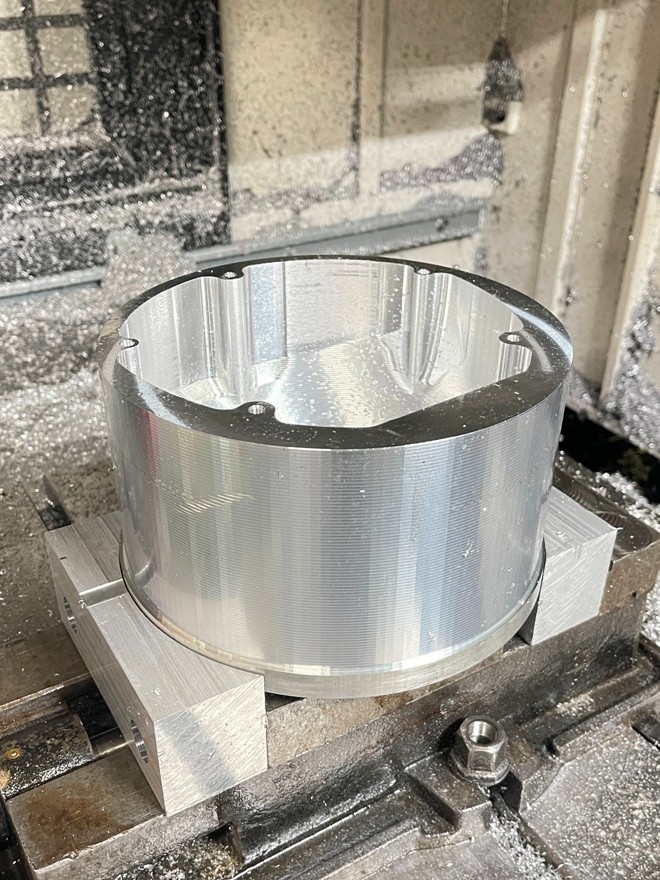

一序三轴,简易圆钳口夹具


五轴培训

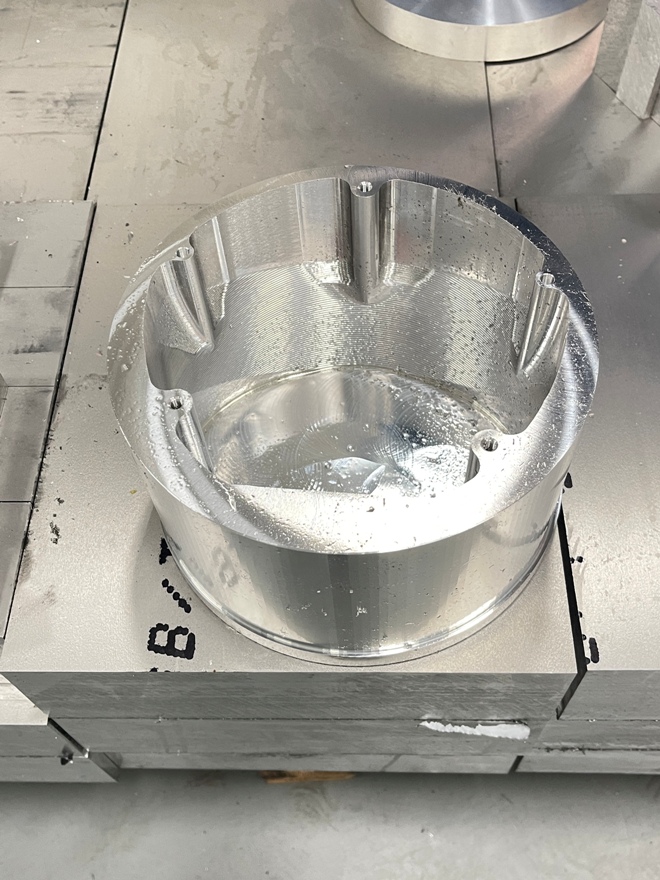

一序加工下机,时效去应力


五轴培训
二序三轴,锁支架板,留柱位装夹


五轴培训

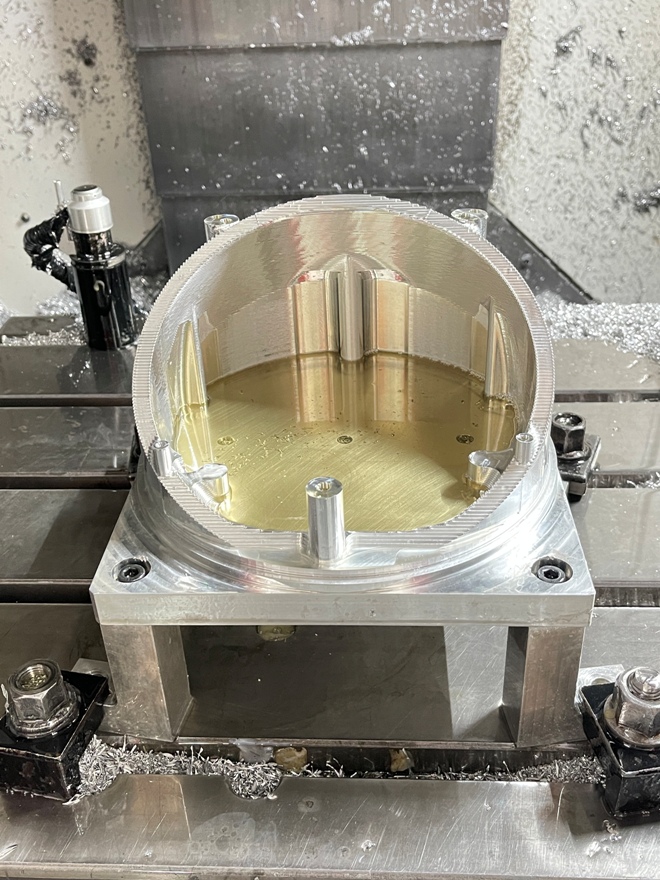

三序三轴,光底面,简易支架夹具


五轴培训

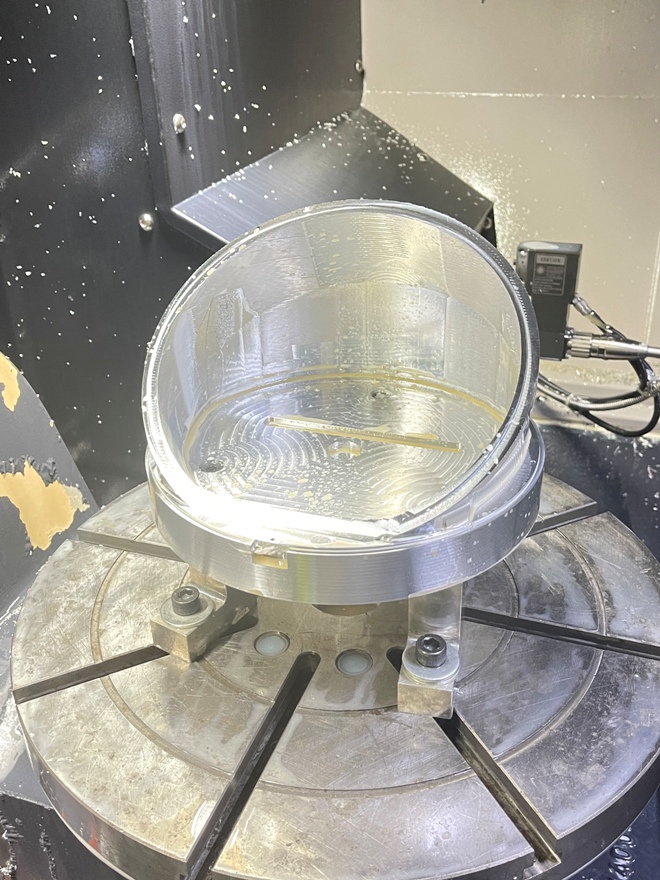

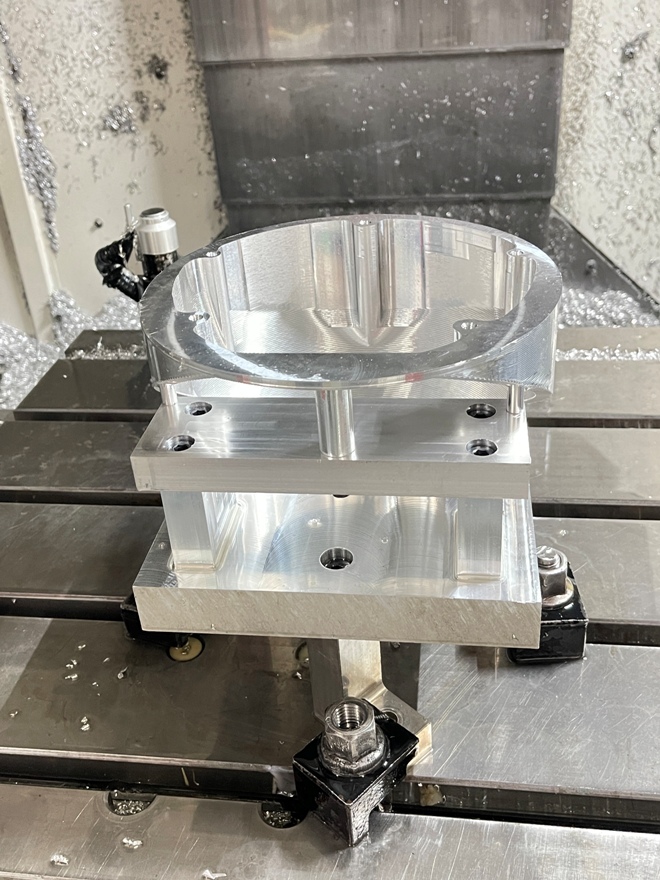

四序五轴,支架板铣圆形,销钉定位


五轴培训

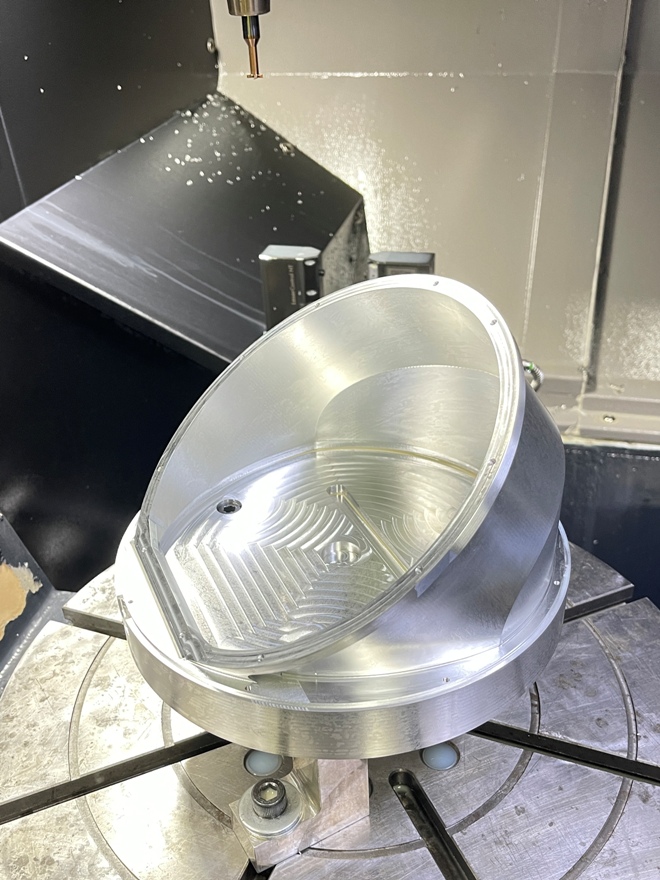

四序五轴,5轴联动光刀


五轴培训

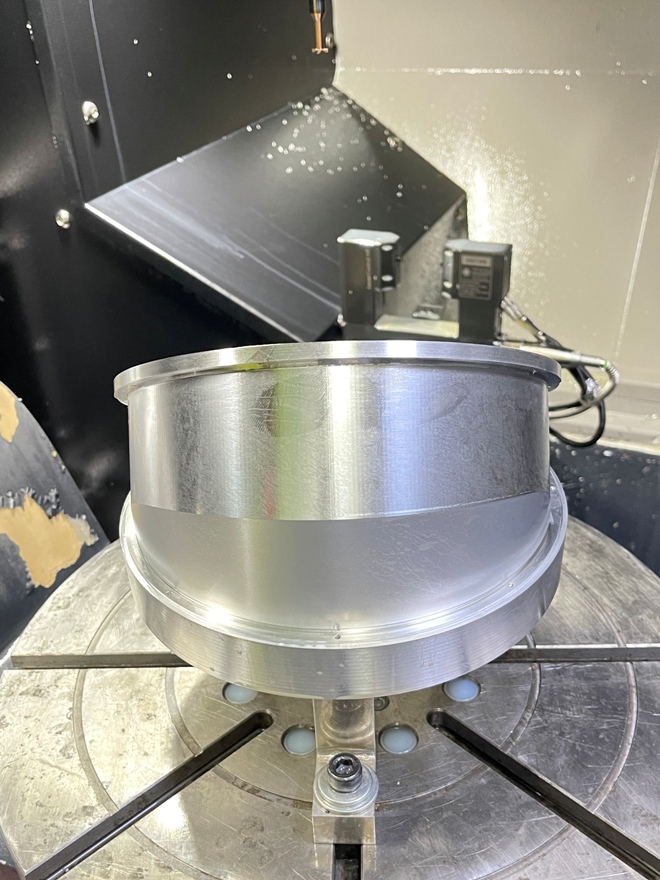

四序五轴,零件背面


五轴培训
塞规检测平面变形量<0.02,达到客户要求
