UG培训-模具设计培训-三面螺纹抽芯案例

UG培训-模具设计培训-三面螺纹抽芯案例

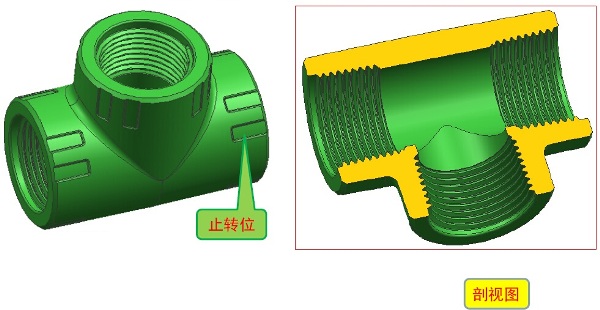

三面螺纹产品3D图

UG培训-模具设计培训-三面螺纹抽芯案例

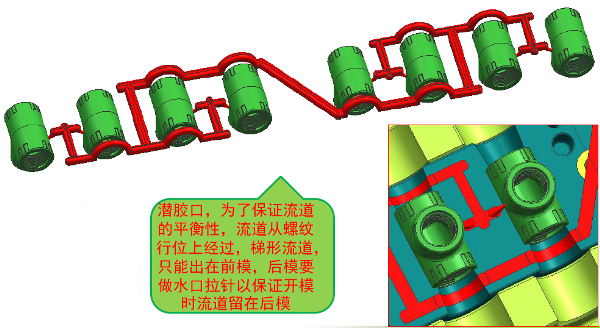

保证流道的平衡性

UG培训-模具设计培训-三面螺纹抽芯案例
前模仁

UG培训-模具设计培训-三面螺纹抽芯案例

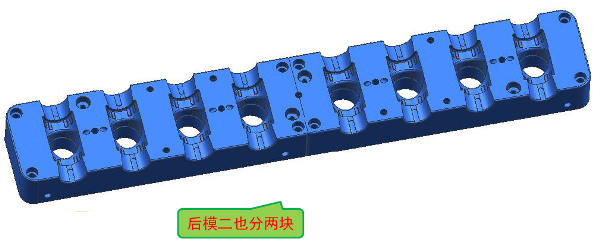

后模仁

UG培训-模具设计培训-三面螺纹抽芯案例

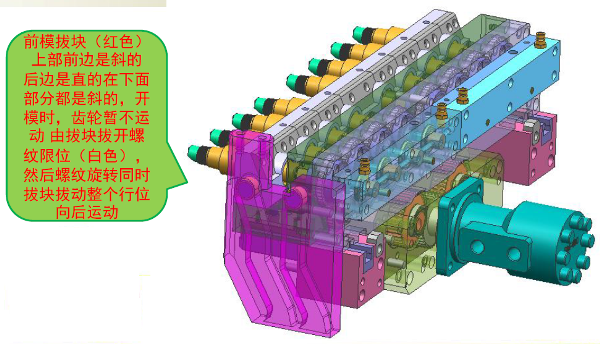

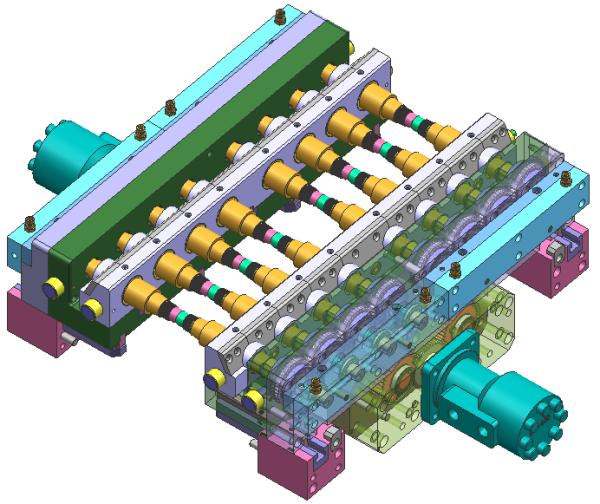

两侧螺纹抽芯

UG培训-模具设计培训-三面螺纹抽芯案例
两侧螺纹抽芯运动

UG培训-模具设计培训-三面螺纹抽芯案例

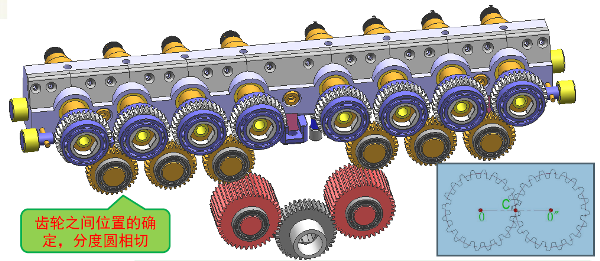

齿轮旋转动画

UG培训-模具设计培训-三面螺纹抽芯案例

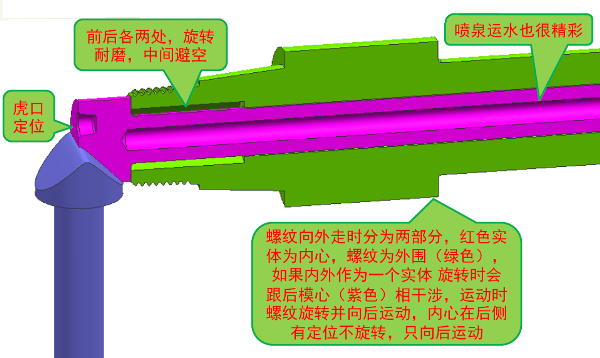

螺纹运动原理

UG培训-模具设计培训-三面螺纹抽芯案例

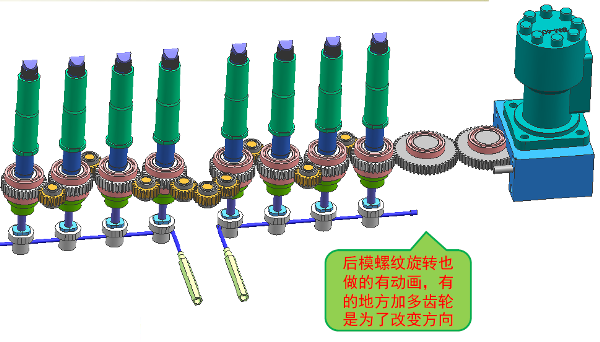

后模螺纹抽芯

UG培训-模具设计培训-三面螺纹抽芯案例
后模运动

UG培训-模具设计培训-三面螺纹抽芯案例

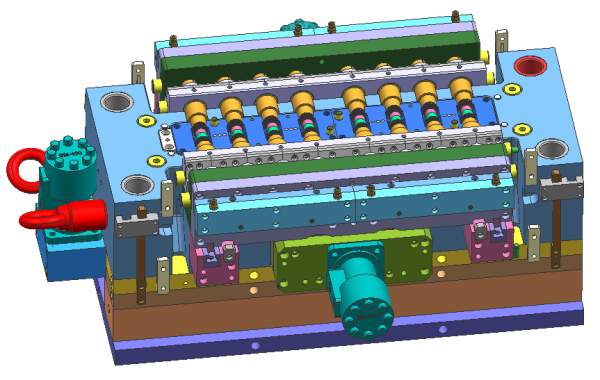

整体前模

UG培训-模具设计培训-三面螺纹抽芯案例

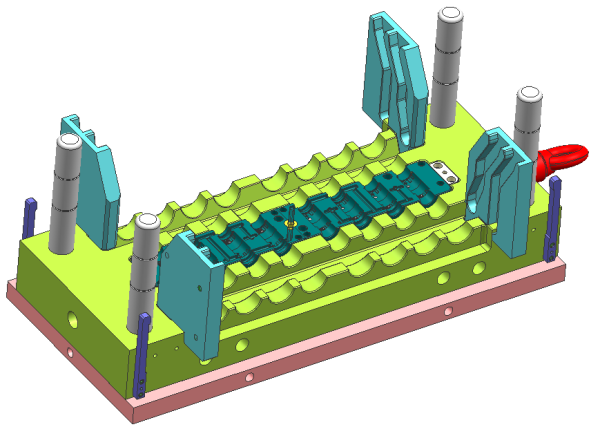

整体后模

UG培训-模具设计培训-三面螺纹抽芯案例

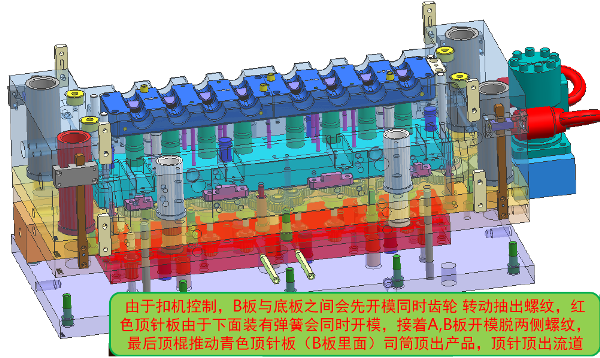

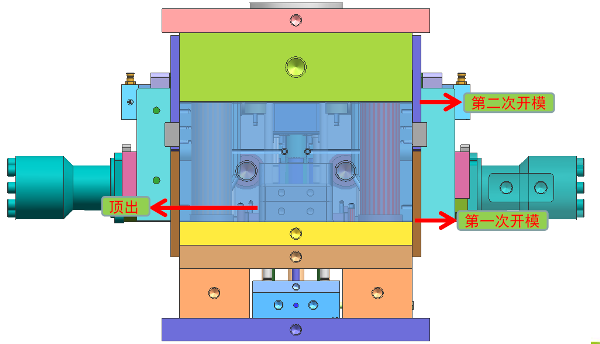

开模顺序
