【数控培训资料】PT、NPT、G管螺纹的定义与区别

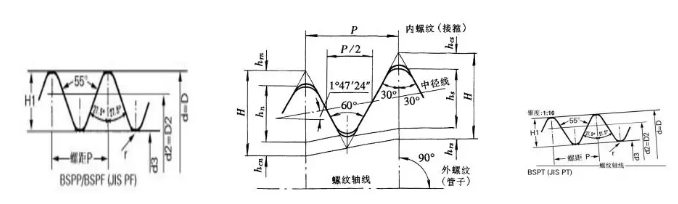

NPT 是 National (American) Pipe Thread 的缩写，属于美国标准的 60 度锥管螺纹。

NPT螺纹分：一般密封圆柱管螺纹和一般密封圆锥管螺纹

一、美制一般密封螺纹圆锥外螺纹的基准平面的理论位置位于垂直于螺纹轴线,与小端(参考平面)相距一个基准距离(L1)的平面内；

二、基本尺寸：
螺纹中径尺寸D2=d2=D-0.8*P
螺纹小径尺寸D1=d1=D-1.6*P

三、配合方式：
圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合。

四、公差
美制一般密封圆锥螺纹基准平面轴向位置的极限偏差为-P~+P；

五、螺纹长度
美制一般密封圆锥外螺纹最小聪明有效螺纹长度不小于其基准距离的实际尺寸+装配余量之和；
美制一般密封螺纹最小有效螺纹长度不小于其基准平面位置的实际偏差+基准距离的基本尺寸+装配余量之和；

六、标记
美制一般密封管螺纹的完整标记：螺纹特征代号、螺纹尺寸代号和旋向代号；
美制一般密封圆锥管螺纹的特征代号：NPT
美制一般密封圆柱内螺纹的特征代号：NPSC
例：尺寸代号为4，左旋一般美制一般圆锥管螺纹：
中国标准：NPT 4-LH
美国标准：4-8NPT-LH
尺寸代号为3，右旋一般美制一般圆柱管内螺纹：
中国标准：NPSC3
美国标准：3-8NPSCNPT，PT，G　都是管螺纹．

NPT 是 National (American)Pipe Thread 的缩写，属于美国标准的 60 度锥管螺纹，用于北美地区．国家标准可查阅 GB/T12716-1991

PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为 1:16． 国家标准可查阅 GB/T7306-2000
G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001
另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等于８分，1/4吋就是２分，如此类推．
G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。
ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc
公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，
公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
公制螺纹用公制单位， 美英制螺纹用英制单位。
管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径。
圆柱螺纹与圆锥螺纹的区别在于螺纹部分，有锥度的是圆锥螺纹，反之为圆柱螺纹。常用的自来水管螺纹是55°圆锥螺纹。

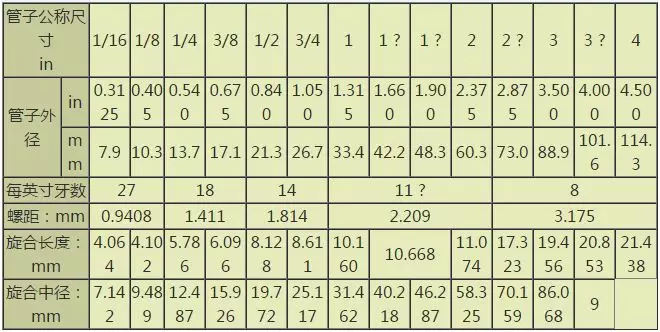

NPT螺纹简要尺寸

我国的管螺纹基本延用国际标准，采用英寸制。因为英国标准与美国标准斗法，所以国外标准分为了两种55度60度的。以前我国只是将管螺纹分两类：G和Z，一些工厂里仍然延用这种用法，将一些配管接头的孔标G或Z或ZG，如G1/2表示55度圆柱管螺纹，Z1/2或ZG1/2表示55度圆锥管螺纹，Z1/2(60度)或ZG1/2(60度)表示60度圆锥管螺纹。　　现在的分法是55度非密封管螺纹为G，55密封管螺纹有两种：Rp圆柱内螺纹配圆柱外螺纹R1和Rc圆锥内螺纹配圆柱外螺纹R2，60度圆锥管螺纹即NPT管螺纹标为如NPT1/2
